NUBTECH製品紹介


★ACCシリーズ製品紹介を追加

 ⇒ ACCシリーズ製品紹介はこちら

★VM02AシリーズのSoftware v2022.1b リリース

 ⇒ S/Wダウンロードページはこちら

 ※アプリは前回から更新されておりません. サポートOSにWin11を追加.

★VM02A, VM02A-LC, 発売中!    アマゾン, スイッチサイエンスでご購入できます♪

 ※ Amazonにて請求書払い等でのお取引をご希望でしたらAmazon Businessをご利用ください(登録は無料).

 ※ Amazon Businessでは法人価格, 数量割引, 等等がご利用になれる場合があります.

    ⇒ VM02A : PC接続型 2CH プローブ式 高精度 電圧計 温度センサ付

    ⇒ VM02A-LC : PC接続型 2CH プローブ式 高精度 電圧計 【廉価版】

★VM02Aシリーズの付属品の別売りやオプション品, 計測器アクセサリ等の販売も追加していきます

 付属品のケーブル3種セットと7-SEG用スモークシールの販売を開始いたしました. ⇒ こちらです

 ワニクリップとフッククリップそれぞれ2色ずつのケーブル4種セットを追加いたしました.

 あると便利な計測器アクセサリ ACCシリーズ. 今後もラインナップを充実させていきます.

あると便利な計測器アクセサリ  ACCシリーズ

◆ 計測器アクセサリ ACCシリーズの製品紹介ページ

   ⇒ ACCシリーズ製品紹介

◆ Amazonでのご購入は以下のNUBTECHストアページのリンクからどうぞ

   ⇒ https://www.amazon.co.jp/nubtech

◆ Switch Scienceでのご購入は以下のリンクからどうぞ

   ⇒ スイッチサイエンス/NUBTECH


★ VM02A : プローブ式 2CH 高精度 電圧計 電圧ロガー

PC接続型 2CH プローブ式 高精度 電圧計 電圧データロガー 温度センサ付

VM02AはPC接続して使用する2-CH高精度デジタル電圧計/電圧データロガーです. 温度センサも付いており, 電圧と共に環境温度も計測することができます. 特殊プローブを採用しており, ノイズや容量にセンシティブな被測定系であっても, 影響を最小限に抑えることができます. 例えば, ごく一般的なテスターリードをクリティカルな回路に接触させるということは, すなわち低インピーダンスの巨大なアンテナをくっつけているのと同じことになってしまいます. プローブ式のVM02Aであればそのような悪条件を改善できます. また, 出荷前の校正もプローブ先端まで込みで実施しますので, 精度も良好です. PCアプリ使用により, 電圧を高精度に表示するに加え, 電圧ロガーのように波形を表示, 記録することができ, そのデータをFileに保存できます. 通常の時間軸表示に加え, 2-CHならではのX-Y表示も可能. おまけとしてオシロスコープ機能アプリが付属しており, 交流の波形の確認等に便利です. AC測定はTrue-RMSで行われ, AC成分, DC成分, AC+DC成分のそれぞれを同時に表示可能.

7-SEG LED Displayを搭載していますので, PC接続無し(Stand-Alone)であっても使用することができます(機能, 性能は限定されます). また, VM02Aの各個体に対してユーザが自由にH/W ID(4桁)を設定可能となっており, 複数台のVM02AをPCに接続する場合の管理に便利です.

※ 電源投入後30分以上経過するとPro-Modeが使え, このModeをONすると分解能アップします(確度が向上するわけではありません)



Software Version-Upでさらに充実!!

v2022.1より簡易CAL Tool(CAL-Lite)が新規に追加されました. User自身が簡易CALを実行できます. その他にも色々な改善あり! 詳細はRevision Historyをご参照ください.  ⇒ DOWNLOADページ

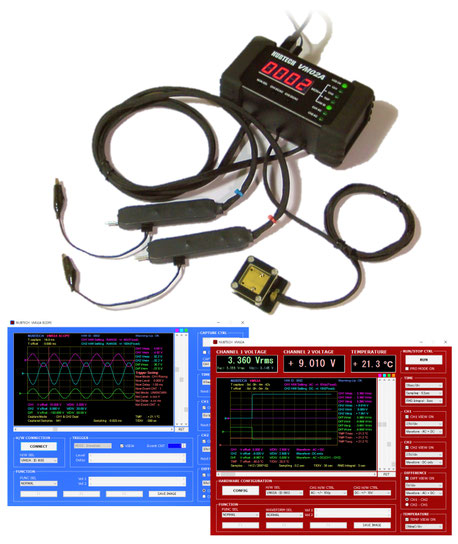

VM02A : PC接続型 2CH プローブ式 高精度 電圧計 温度センサ付
VM02A : PC接続型 2CH プローブ式 高精度 電圧計 温度センサ付

 Software Version-Upでさらにパワーアップ!

 電圧×2CH + 温度×1CH の同時計測が可能

 観測波形とStats Info (Max/Min/Avg/SD) をリアルタイムで表示

 日付, 時刻の情報も記録&表示 (S/W v2022.1より)

 特殊プローブ採用により被測定系への影響少

 分解能 (DC):4桁 (Pro-Mode有効時は5桁)

 精度良好!  DC確度:±0.05%rdg.±3dgt.  AC確度:±0.3%rdg.±2dgt.

 Sampling Rate:0.2sec ~ 60sec

 DC Range:±10V, ±40V, ±100V, ±400V

 AC Range:±10Vp, ±40Vp, ±100Vp, ±400Vp

 AC測定はTrue-RMS.  AC, DC, AC+DCの全ての成分を同時表示

 プローブにLEDライト付き!(輝度調整可)

 長時間の計測データの記録, 保存が可能(CSV, BMP)

 データ記録は最大2097152点(2Mサンプル)まで可能

 おまけのオシロスコープ機能あり

 簡易CAL Tool (CAL-Lite) も付属 (S/W v2022.1より)

 PCアプリはマウス1本だけで操作可能(左クリックのみ)

 PC I/FはUSB 2.0, 測定系とは絶縁されています

 コンパクトで持ち運びに便利

※ CH1とCH2のGNDは共通です(絶縁されていません)

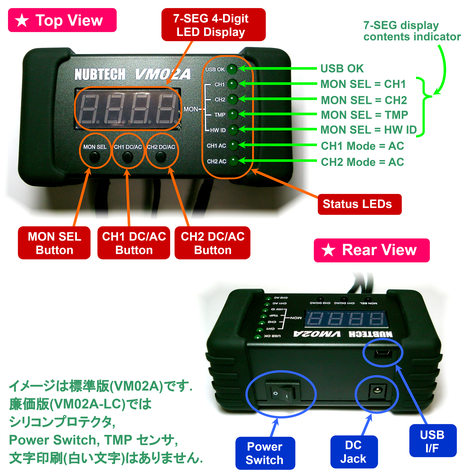

VM02A H/W 本体
VM02A H/W 本体

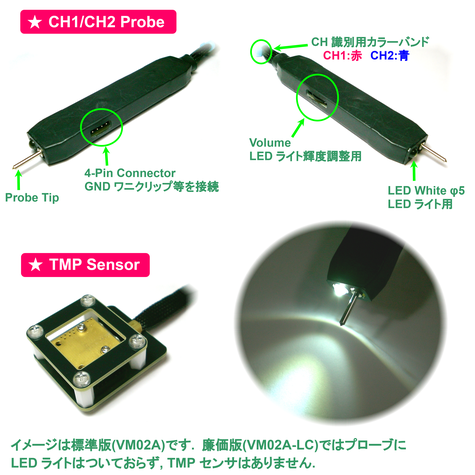

VM02A H/W プローブ部
VM02A H/W プローブ部

App. VM (Voltmeter)  v2022.1

PRO-MODE
PRO-MODE
AC MODE
AC MODE

App. VM : X-Y Waveform Example
App. VM : X-Y Waveform Example

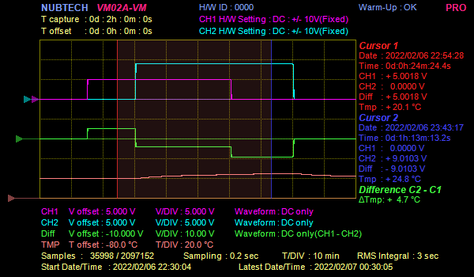

App. VM : Cursor-H Waveform Example
App. VM : Cursor-H Waveform Example

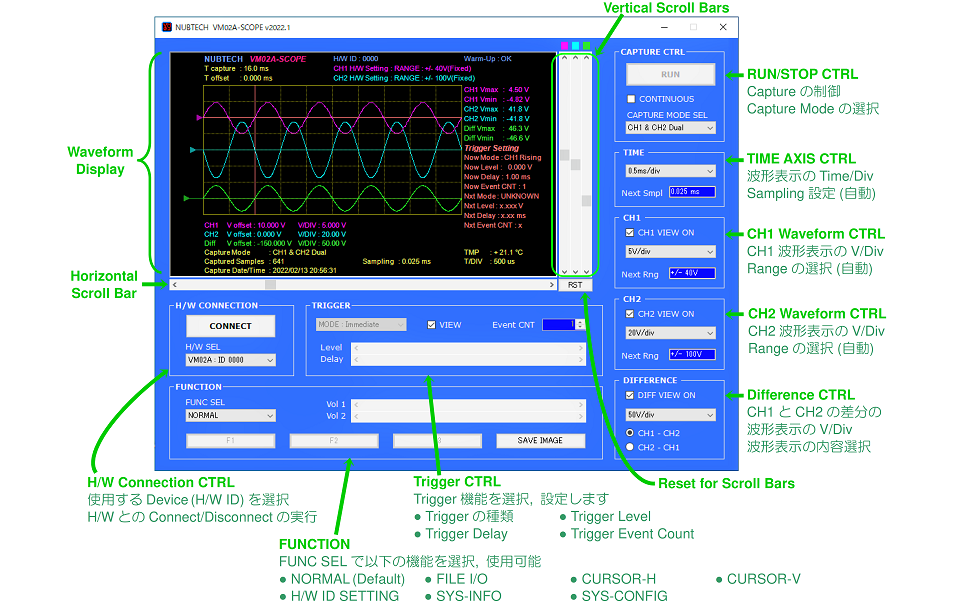

App. SCOPE (Oscilloscope)  v2022.1

App. CAL-Lite (Calibration Tool Lite Edition)  v2022.1

Accessories

VM02A 製品外観
VM02A 製品外観

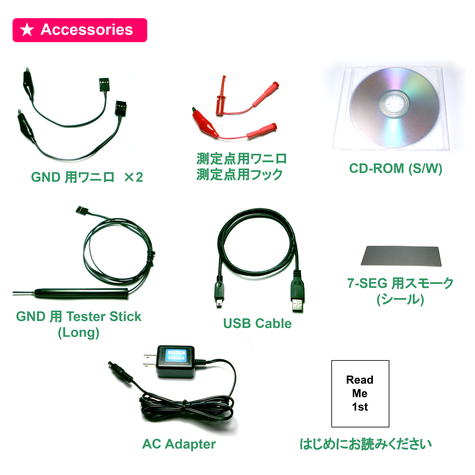

VM02A (標準版) の付属品
VM02A (標準版) の付属品

Specifications  v2022.1b


★ VM02A-LC : プローブ式 2CH 高精度 電圧計 電圧ロガー

PC接続型 2CH プローブ式 高精度 電圧計 電圧データロガー 【廉価版】

VM02A-LCはVM02Aの廉価版です. 電圧計測性能はそのままに, 装備を最低限に縮小することでお手頃なお値段としております. 廉価版(VM02A-LC)ではコストダウンのために以下の内容が標準版(VM02A)と異なっております.

※S/Wは標準版(VM02A)と共通です. S/W最新版もVM02A-LCでご利用いただけます.  ⇒ DOWNLOADページ

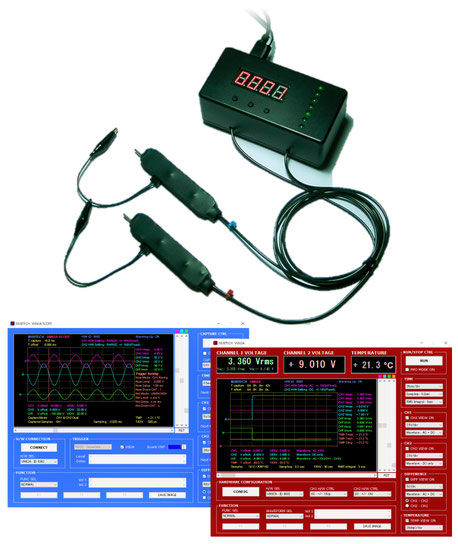

VM02A-LC : PC接続型 2CH プローブ式 高精度 電圧計 【廉価版】
VM02A-LC : PC接続型 2CH プローブ式 高精度 電圧計 【廉価版】



 温度センサ無し(代わりに本体内部温度を表示)

 本体に電源Switchが無い(Switch付OAタップ使用をお勧め)

 本体ケースに文字印刷が無い(全く無し)

 本体ケースにシリコンプロテクタが無い

 プローブ製造工程簡略化のため見栄えが良くない

 プローブにLEDライトが無い

 付属品の測定点用ワニ口クリップは付属せず

 付属品の測定点用フッククリップは付属せず

 付属品のGND用Tester Stick (Long) は付属せず

 付属品の7-SEG用スモークフィルムは付属せず



上記付属品に相当するものを自作できるようなお客さま向けとなっております. 色々と我慢を強いられることとなり心苦しい限りですが, 上記を許容できるお客さまにとってはお手ごろ価格でおすすめです.


Accessories

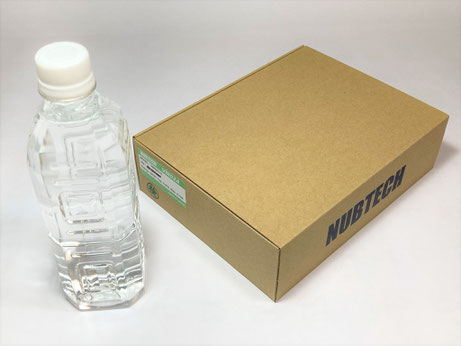

VM02A-LC 製品外観
VM02A-LC 製品外観

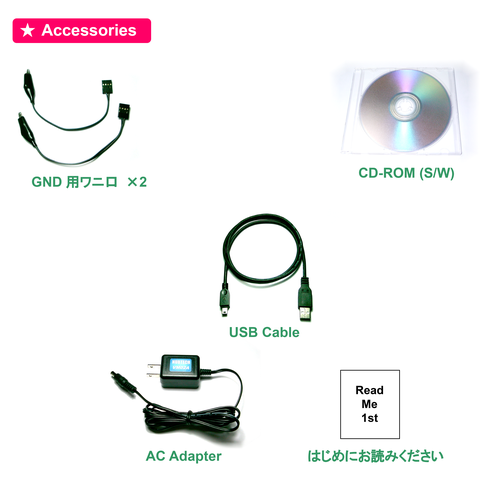

VM02A-LC (廉価版) の付属品
VM02A-LC (廉価版) の付属品


★ VM02A-LC-SET1

廉価版VM02A-LCとオプションACC0003のセット

VM02A-LC-SET1は, VM02A-LC(廉価版)とオプションACC0003をセットにしたものです. このSETの付属品には廉価版(VM02A-LC)と全く同じものも含まれます. VM02A-LCとACC0003を別々に購入するよりもお得なお値段としております.

VM02A-LC-SET1
VM02A-LC-SET1

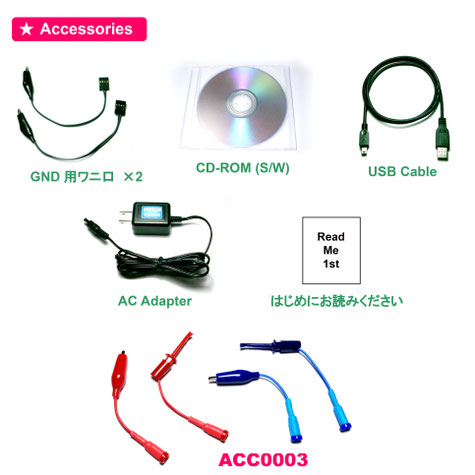

VM02A-LC-SET1の付属品
VM02A-LC-SET1の付属品


★ VM02Aシリーズ用の付属品別売り

◆ ACC0001 : ケーブルセット 3種入り

VM02A通常版に付属するケーブルのうち, 下の画像に示される3種類を1本ずつでセットにしたものです. これらのケーブルは廉価版のVM02A-LCには付属していないものですので, もし必要なら一緒にご購入ください.

ACC0001 セット内容
ACC0001 セット内容



ワニ口クリップ(赤)とフッククリップ(赤)のピンジャック側は, ごく一般的なテスターリードのピンにもご使用になれます(φ2.0).



★定格:0.5A



この製品はアマゾンでは販売しておらず, NUBTECH直販のみの取り扱いとなっております.

 ⇒NUBTECH直販はこちら


◆ ACC0002 : 7-SEG用スモークシール 2枚入り

VM02A通常版に付属するLED 7-SEG Display用のスモークフィルム (シール) を, 2枚入りでセットにしたものです. このシールは廉価版のVM02A-LCには付属していないものですので, もし必要なら一緒にご購入ください.

※ スモークがないと, 明るい場所で7-SEG表示が見づらくなります.

ACC0002 セット内容
ACC0002 セット内容



スモークシールのサイズは50mm×19mmとなっており, 表示面のサイズが同じ7-SEGにもご使用になれます.

※ 4桁7-SEGのごく一般的なサイズです.



この製品はアマゾンでは販売しておらず, NUBTECH直販のみの取り扱いとなっております.

 ⇒NUBTECH直販はこちら


◆ ACC0003 : ケーブルセット 4種入り(ワニ/フック, 2色セット)

ワニ口クリップとフッククリップを赤, 青の2色で, それぞれ1本ずつでセットにしたものです. VM02Aのプローブに使用することができ, 色も赤と青がありますので, CH1/CH2の色分けに便利です. あると便利なものですので, ぜひVM02A/VM02A-LCとご一緒にご購入ください.

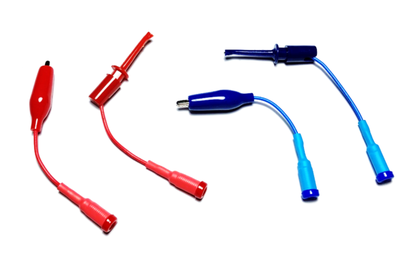

ACC0003 セット内容
ACC0003 セット内容



ワニ口クリップ, フッククリップ, 共にピンジャック側は, ごく一般的なテスターリードのピンにもご使用になれます(φ2.0).



★定格:0.5A



この製品をNUBTECHから直接ご購入を希望される方は, 以下のリンクからどうぞ.

 ⇒NUBTECH直販はこちら


応用例1:汎用的なテスターリードに使用可
応用例1:汎用的なテスターリードに使用可
応用例2:VM02Aのプローブに使用可
応用例2:VM02Aのプローブに使用可


★ 校正サービス

NUBTECH製品の校正サービスの受付を行っております(現時点ではVM02Aシリーズのみですが). 校正サービスをご希望のお客さまは, お問い合わせフォームからその旨を明記してご連絡ください(購入時期, 製品S/N等も可能な範囲でご記入ください). 承っているのは以下の内容です.



 ① 確度再調整およびその後の検査

 ② 確度再検査のみ

 ③ 最初に確度再検査を実施後, 確度再調整およびその後の検査

 ※ 申し訳ありませんが, 校正証明書には対応しておりません

 ※ NUBTECHから検査書は提出いたします



なお, VM02Aシリーズに関しては, 概ね1年~2年に1回程度の頻度で校正サービスをご利用いただくことをお勧めいたします.



【校正について】

世の中(産業界)一般的には, 計測器の校正というと確度の再確認のみであり, 確度の再調整は含まないものを指すことが多いようです. 定期的に確度を確認することにより, その時点までの計測データが, 計測器の確度仕様にちゃんと収まった測定環境であったと確認できるからです. 確度再確認をせずにいきなり確度再調整を実施してしまうと, そのような確認ができなくなる旨, ご留意いただければと思います.
